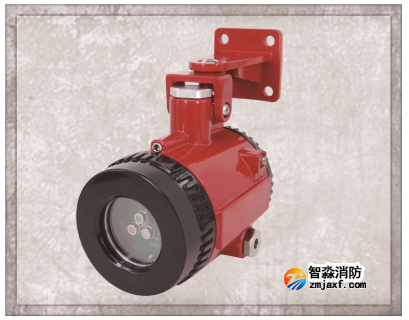

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）

海灣JTG-UM-GST9666點型紅外火焰探測器(三波段紅外)探測視場角可 達到100度，中心探測距離可以達到60m (正庚烷)。結合專有的探測電路 及軟件算法，檢測頻率為3.8|_im、4.3|_im、5.0nm。振蕩頻率在1至12赫茲 的火焰輻射能，通過運算處理能力極強的處理器，對傳感器釆集信號的變 化比率和對應關系的進行數據分析和運算處理，只對火焰特征頻譜范圍 內的輻射發出報警，具有非常高的防誤報警能力。

海灣JTG-UM-GST9666克服了探測靈敏度與誤報警的矛盾，既具有極高 的火災探測靈敏度，又具有傳統火焰探測器所不具備的非火災干擾源識 別能力。

波段：3.8pm, 4.3pm, 5.0pm

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）技術特點

?支持多種通信方式，靈活易用

一獨立模式：火警和故障兩路繼電器輸出

一總線模式：總線實現火警、故障及一鍵復位

?探測器用鑄鋁制成，適合在最惡劣的環境下安裝使用

?對應用場景具有很好的普適性

?可以盡早探測到較小的火情

?良好的探測分區能力

?火焰探測性能和錯誤報警抑制的最佳組合

?可靠的故障診斷、可靠的污染監測

?適用于常見的重工業應用

?具備極強的抗電磁干擾能力

?傳感器自動光學檢查校準

?最高靈敏度設置可提供快速報警，響應時間M30s

?探測距離遠，保護范圍廣，對正庚烷的探測距離可達60米

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）功能優點

?獲得SIL3/ CCCF認證

?防爆等級Exd IICT6Gb/ExtDA21

? IP67殼體，適合室外工作

?總線模式，最大程度的抑制錯誤報警

?具備電磁干擾的具體實驗數據

?高靈活性和廣泛兼容

?整體式接線盒實現了輕松安裝

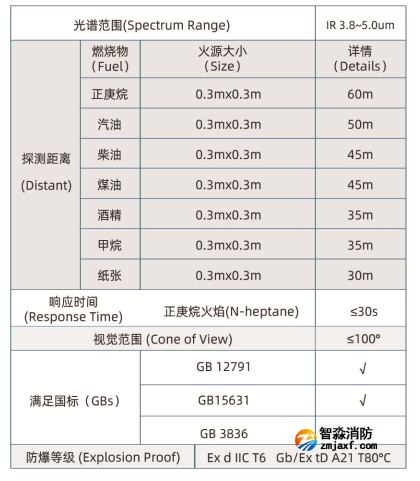

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）核心性能指標(Key Performance )

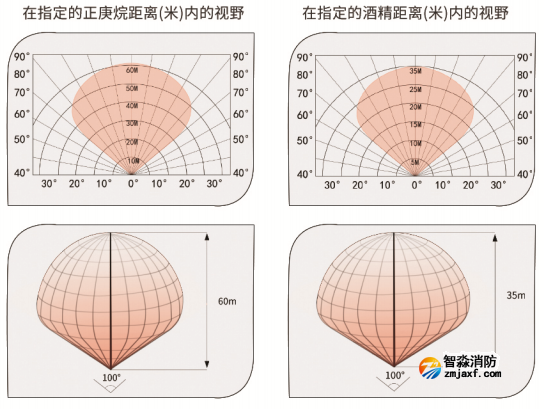

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）探測范圍(Field of View)

海灣JTG-UM-GST9666點型紅外火焰探測器技術參數(Technical Specificaon)

警告！請待探測器安裝完畢，接線無誤后再接通電源。

海灣JTG-UM-GST9666點型紅外火焰探測器技術參數(Technical Specificaon)技術參數(Technical Specificaon)

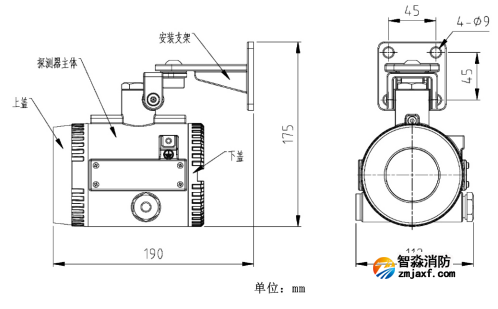

海灣JTG-UM-GST9666點型紅外火焰探測器外形尺寸(Overall Dimension)

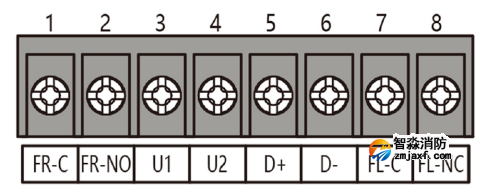

海灣JTG-UM-GST9666三波段紅外火焰探測器接線端子定義(Terminal Block Definition)

端子1、2: FR-C、FR-NO為火警繼電器的無源常幵觸點輸出負載

能力 3A/30VDC

端子3、4： Ul、U2為24V直流供電電源接入端子，不分極性，功率 小于1.5W

端子5、6：D+、D-2總線（無極性）

端子7、8：FL-C、FL-NC為故障繼電器的無源常閉觸點輸出，負載 能力 3A/30VDC

布線要求:所有信號線均采用Rvs-2xl.5mm線,信號電纜要走單獨纜架與動力電纜隔開。

海灣JTG-UM-GST9666三波段紅外火焰探測器測試(TEST)

1、 探測器安裝結束后或每次定期維護保養后必須進行測試。

2、 探測器上電后進入約30s自檢狀態，此時綠燈處于連續閃爍 狀態。自檢結束后，綠燈連續閃爍兩次后熄滅，間隔3s后再次

3、 閃爍兩次后熄滅,以此規律重復進行。

在探測器自檢結束后，可以使用打火機在前方30cm處緩慢 晃動測試其探測器是否報警正常。

4、 測試完畢，使其恢復正常監視狀態。

海灣JTG-UM-GST9666三波段紅外火焰探測器使用和保養(Use And Maintenance)

1、 探測器上電后進入約30s自檢狀態，此時綠燈處于連續閃爍 狀態。

2、 本探測器正常監視時燈為綠色（FL-0與FL-C短路，FR-C與 FR-0斷路），報警時燈為紅色（FL-0與FL-C短路,FR-C與FR-0 短路），故障時燈為黃色（FL-0與FL-C斷路,FR-C與FR-0斷路）。

3、 可以使用打火機在前方30cm處緩慢晃動測試其探測器是否 報警正常。

4、 嚴禁帶電幵蓋接線或清潔內部。

5、 嚴禁使用非標準DC24V供電。

6、 探測器應定期清潔，可以用清水或酒精擦拭監視窗。

海灣JTG-UM-GST9666三波段紅外火焰探測器注意事項(Matters Needing Attention)

1、 探測器安裝時應使所監視的區域在視場角有效的范圍內。

2、 無論安裝在什么位置監視窗口建議朝下一定角度，避免雨水、 灰塵的堆積影響探測器的靈敏度。

3、 安裝時如前方有障礙物，應與探測器距離不小于3米。

4、 安裝位置應盡量遠離各種熱源。

5、 安裝一定要牢固、防震。

6、 外殼接地線一定要安裝牢固。

7、 安裝高度應不小于2.5米。

8、 經防爆檢驗合格的產品,不允許隨意更換和改動影響防爆性 能的元器件和結構。

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）產品概述：

       海灣JTG-UM-GST9666三波段紅外火焰探測器（以下簡稱火焰探測器），使用了低噪聲紅外熱釋電傳感器，再通過內置的32位微處理器和信號處理算法，更加有效的區分出真實的火焰輻射與干擾源，也極大程度的降低了環境因素對探測器的影響，其設計思想就是最大限度地降低誤報率和提高探測靈敏度。

三波段紅外火焰探測器采用非接觸式探測，靈敏度現場可調，提供無源接點與火災報警系統相連接。

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）產品特點：

l內置高速、低功耗、高性能32位高精度數據處理芯片

l采用窄帶紅外傳感器和日光盲紫外傳感器

l多級靈敏度適用更多場合

l能更早探測到小火

l探測視角紅外110°

l探測距離達50米

l完善的算法的結合了火焰探測和誤報警能力

l探測器適用于多種燃料

l適用于重工業應用場合

l防爆設計適用于危險區域工業場所使用

l低維護成本，易于更新改進

海灣JTG-UM-GST9666點型紅外火焰探測器 （三波段紅外/隔爆探測器）技術參數：
