海灣GST-SCS-C201消防應急疏散余壓控制器布線安裝示意圖

作者:海灣消防文章來源：http://m.jadeshine.cn/ [大中小]

海灣GST-SCS-C201消防應急疏散余壓控制器布線安裝示意圖

一、安裝方式

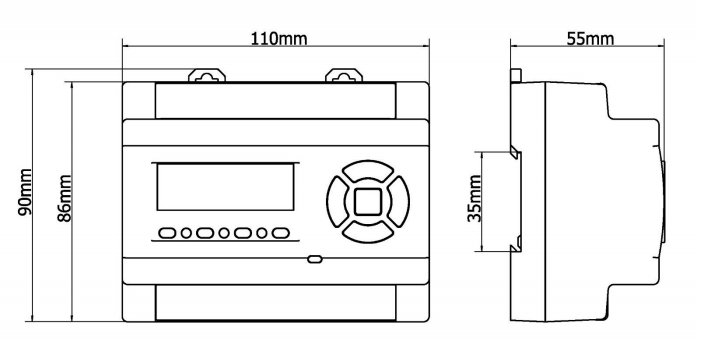

控制器的外形如下圖,外形尺寸：110×90×55（長×寬×高單位：mm）.安裝方式為標準 35mm 導軌安裝。

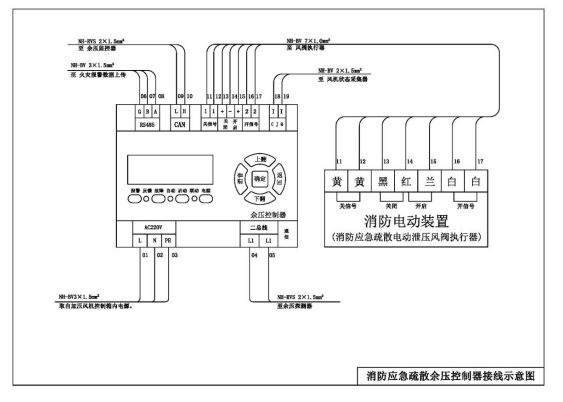

2.3.2 接線圖

注意：CAN 總線（H、L）為分極性通信總線，切勿接反或接入帶電壓的總線。
